桥式起重机起升机构的构成及其工作原理

2018/12/13 9:07:00

信息内容

   1.桥式起重机起升机构的构成

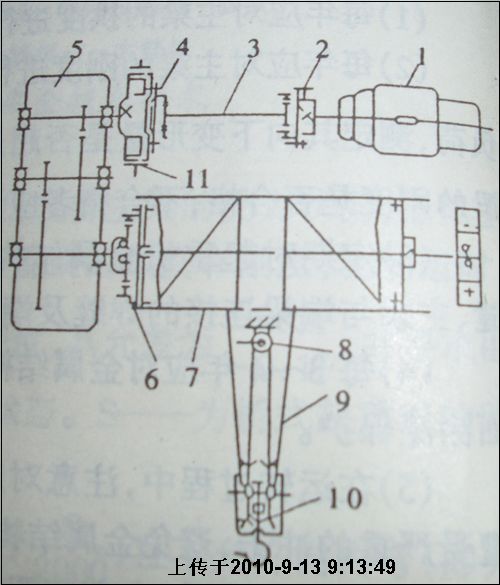

   常见的的起升机构如图

   是由电动机1、减速机5、制动器11、传动轴3、齿轮联轴器2、制动轮联轴器4、齿盘接手及内齿圈6、卷筒组7、定滑轮组8、吊钩组10和缠绕在卷筒上的钢丝绳9等组成。

2.桥式起重机起升机构的工作原理

 如图所示,电机1通电后(制动器11打开)产生电磁转矩,通过齿轮联轴器2、传动轴3及制动轮联轴器4将转矩传递至减速器5的高速轴,经齿轮传动减速后再由减速器将转矩输出,并经齿盘接手及内齿圈6,带动卷筒组7作定轴转动,使绳端紧固在卷筒上的钢丝绳9作绕入或绕出运动,遂使系吊于钢丝绳上的吊钩组10(或其它取物装置)作相应的上升或下降运行,进而实现吊物的上升或下降运动.为使吊物能安全可靠地停于空中任一位置而不坠落,在起升机构减速器高速轴端安装制动轮及相应的常闭式制动器11,以便在断电时实现制动.
